Zerlegung
des Laufwerks |
|
 |
 |
 |
 |
Sony TC-K555esJ
110V-Version |

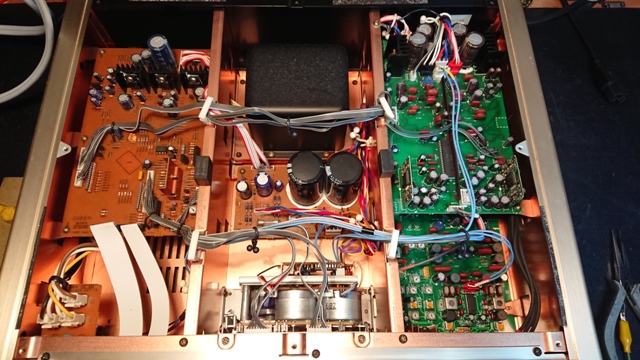

Eingangszustand |

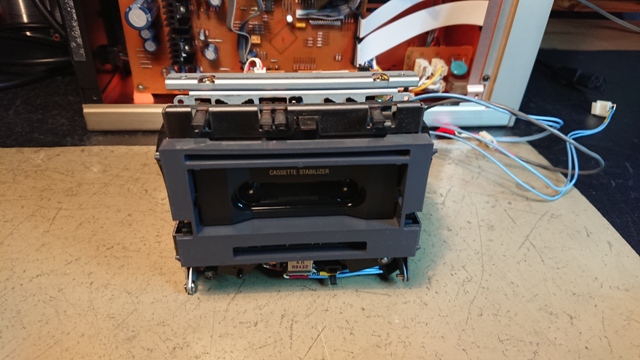

LW ausgebaut |

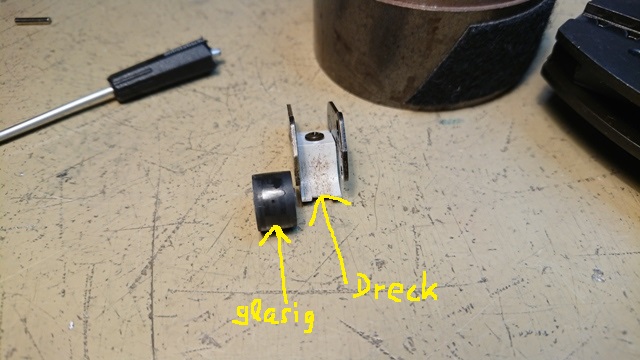

Andruckrolle
links glasig und verschlissen |
| |
|
|
|
|
 |
 |
 |
 |
| Riemen der
Schwungmasse |
Vierkantriemen
des LW |
Capstan
Antriebsblock |
Schwungmasse und
BSL-Board |
|
 |
 |
 |
 |
|
prüfen der SMD-Elkos |
Vierkantriemen /
Laderiemen |
|
Kassettenerkennung |
|
|
|
|
|
|
 |
 |
 |
|
|
Reel-M mit zuwenig
Zugkraft |
Ausgebaut |
und revidiert |
|
|
|
|
|
|
|
 |
 |
 |
|
| Linke
Andruckrolle mit der Bandführung |

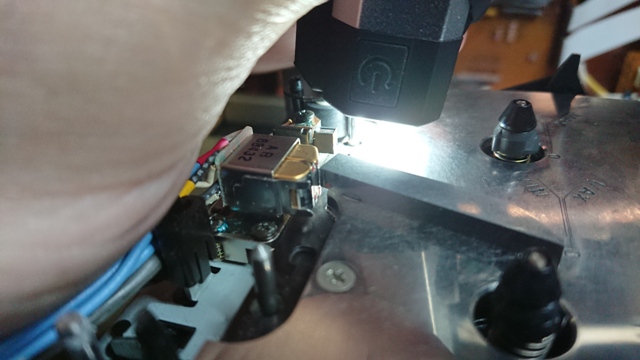

Die Kopfhöhe
stimmte bei diesem Deck nicht |
wegen der
falschen Höhe muss die Kippneigung
neu eingestellt werden |
|
| |
|
|
|
|
Zusammenbau
und des Laufwerks |
|
 |
 |
 |
|
| links
Zahngetriebe und Schneckenrad |
Lauffläche
unbedingt reinigen |
zusammengebauter Capstan-Motor |
|
|
|
|
|
|
|
 |
 |
 |
 |
|
Rechte Rolle konnte
noch gerettet werden, da kein
Verschleiß vor lag. |
Die Kabel werden
wieder da fixiert, wo sie vorher
auch waren. |
LW gewartet und
wieder Zusammengebautes |
LW wieder
eingebaut |
| |
|
|
|
|
Abgleich und
Einmessung der Kassettentypen Ⅰ, Ⅱ
und Ⅳ |
|
 |
|
 |
 |
| Gleichlauf &
Frequenzdrift |
10kHz HF-Pegel
nach Ausrichtung der Köpfe |
Einstellung der
korrekten Phase |
PB-Level |
|
|
|
|
|
|
 |
 |
 |
|
| Oszillator:
Einstellen der Frequenz |
Unterdrückung des
19kHz UKW- Pilottons. Hier sind es
-68dB |
Oszillator:
Zum Schluss wird dann noch die Spannung
eingestellt |
|
| |
|
|
|
|
Endkontrolle |
|
 |
 |
 |
|
| Einmessung Typ Ⅰ |
Rec. Wiedergabe
Typ Ⅰ |
prüfen der
Verzerrungen Typ Ⅰ |
|
| |
|
|
|
|
 |
 |
 |
|
| Einmessung Typ Ⅱ |
Rec. Wiedergabe
Typ Ⅱ |
prüfen der
Verzerrungen Typ Ⅱ |
|
| |
|
|
|
|
 |
 |
 |
|
| Einmessung Typ
Ⅳ |
Rec. Wiedergabe
Typ Ⅳ |
prüfen der
Verzerrungen Typ Ⅳ |
|
