Sony
SCD-1 / SCD-777
 *** Reparatur-  & Geräte-Service ***

aktualisiert am 29.08.24



















Wenn Sie eins dieser Beiden Geräte haben und eine sehr gut ausgestattete Werkstatt suchen mit Kompetenz und langjährigen Erfahrungen mit diesen Geräten, dann können sie sicher sein, dass ihr Gerät hier in guten Händen ist. Unser Ziel ist es, dass  jeder Kunde nach dem Werkstatt besuch mit seinem Gerät wieder zufrieden ist.

Angeboten Werden:

 - Reparaturen

 - Adjustment

 - Wartung




Aufzählung von häufig auftretenden Defekten:

-          Zerstörtes Sphir-Lager

-          Defekter RF-Amp

-          Schlecht arbeitender Stellmotor

-          Gebrochene Flachbandkabel

-          Nicht mehr einwandfrei arbeitendes RF-Board

-          Verschlissene Lasereinheit

-          Defekter Spindelantrieb

-          vorzeitig gealterte SMD Elkos

-          usw



RF-Board / RF-Amp
Was leider auf dem Markt überhaupt nicht zu bekommen ist, das RF-Board. Meisten ist nur der RF-Prozessor defekt und dann läuft das Ding in der Regel aber, wenn das mal nicht der Falls, hat man ein größeres Problem. Gott sei Dank, kommt das extrem selten vor.
Saphirlager
Ein zerstörtes Saphirlager ist zwar nicht 1:1 ersetzbar aber es gibt Möglichkeiten, es durch etwas anderes zu ersetzten.

Alle anderen aufgezählten Fehler wie zum Beispiel Stellmotor,  Flachbandkabel  und diverses Prozessoren sind in der Regel ersetzbar.

zerstörtes Saphirlager






Reparaturen Bildergallerie:



Neu !

Sony SCD-1 / SCD-777 Recapping des RF-Boards: (1-673-850-12)

Für das RF-Board bieten wir ein professionelles Recapping an.
Das hohe Alter von über zwanzig Jahren macht es unausweichlich die Caps auf dem Board zu erneuern. Das Problem ist allgemein bekannt denn mit zunehmenden Alter verlieren die Elkos ihre Eigenschaften, die technischen Spezifikation weichen dann erblich von den Herstellerangaben ab was mit einfachen Messungen geprüft werden kann. Der Verlust an Kapazität und die Zunahme des ESR sind dann ein deutliches Zeichen, dass die Caps veraltet sind.

Sobald die Überalterung der Elkos messbar ist, wirkt diese sich auch auf die Funktion des Geräts aus, was meistens zu Folge hat, dass SACD nicht mehr abgespielt werden trotz noch gutem Laser. Die fortgeschrittene  Alterung der Elkos wirkt sich nicht nur auf die Funktion des Geräts aus, sie wirkt sich auch klang mindernd aus proportional zum Alter der Elkos. Einher geht damit dann auch der Verlust an Durchsichtigkeit und Impulsivität. Als Gesamteindruck entsteht ein Klangbild mit wenig Spielfreude.

Um den Alterungsprozess wieder rückgängig zu machen, müssen die funktionsrelevanten Caps auf dem RF-Board erneuert werden. Damit es nicht zur Qualitätseinbusen beim Auflöten kommt, werden diese Arbeiten nicht mit einem Löteisen bzw Lötkolben sondern mit einem Programmierbarer Reflow-Ofen, der genau das Temperaturprofil abfährt mit dem er zuvor programmiert wurde. Und nur so ist es möglich Industriequalität zu erreichen.

Nach der Fertigstellung hat man dann  wieder ein neuwertiges Board, das dem eines neuen entspricht.
Die Klangsteigerung an Feindynamik, Spielfreude und Klangtiefe sind dann die Bestätigung einer guten Arbeit.





Laserleistungsmessung:
Fehlersuche an der DVD-Lasereinheit.
Sehr interessant sind die Leistungen, die vom Laser abgerufen werden, so werden für das Lesen der einfachen CD ca. 80µW benötigt, für das Abtasten einer Single Layer ca. 180µW und für das Abtasten einer zweischichtigen SACD ca. 280µW. Somit erklärt sich auch warum der Laser für die zweischichtige SACD um ein vielfaches schneller altert als der für die CD.

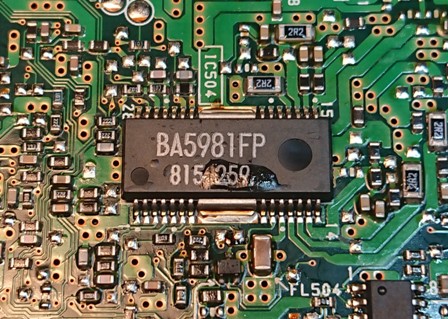

Spindelantrieb:
Dieser kleine IC treibt den Diskmotor an und macht oft Probleme sodass entweder die CDs oder die SACDs nicht abgespielt werden.







RF-Amp:
Hier kann man das Ergebnis der Lötarbeit sehen. Allerdings stellt dieses kleine IC, das gleich nach dem Laser kommt, besonders hohe Ansprüche an die Reflow Lötarbeiten. Die Beinchen liegen dermaßen eng beieinander, das die Dicke eines Haares dagegen riesig ist.




Sony Servo-Prozessor:
So ein IC mit fast zweihundert Beinchen neu aufzulöten ist eine kleine Herausforderung. Die Schwierigkeit besteht nicht darin es aufgelötet zu bekommen sondern es so auf die Platine zu löten, das keine Nachlötarbeiten nötig sind. Das geht nur mit einer programmierbaren Heißluftlötstation. Wenn das Gerät sehr gut programmiert ist und perfekt arbeiten dauert der ganze Lötprozess maximal 200 Sekunden und der IC ist perfekt aufgebracht. Kommt es aber  zu Nachlötarbeiten oder wird der IC sogar von Hand mit dem Lötkolben aufgelötet, ist das eine große thermische Belastung für den IC, und führen zwangsläufig zu einer kleinen Klangminderung des ganzen Geräts. Auch sollte man keine Flussmittel benutzten , die eine Reinigung erfordern. Am besten ist es, wenn berührungslos gearbeitet wird. Den IC, den Sie oben sehen musste einem DVD-Player entnommen werden, da es den Prozessor bei Sony als Ersatzteil nicht mehr gibt.




Wenn das auf Ihrem Display erscheint, dann haben Sie ein Problem mit dem RF-Board, dann wird es zeit es zu recappen. .




Abgleich-Service

Der Abgleich:
Nach einer Reparatur muss der Laser exakt justiert werden, da es sonst zu Schwierigkeiten beim einlesen der HD-Schichten kommen kann im schlimmsten Fall werden diese erst gar nicht erkannt.

Der vollständige, korrekte Abgleich besteht aus einer mechanischen Einstellung von Höhe und Fokusschärfe der Lasereinheit und der zweite Teil aus einer rein elektronischen Einstellung durch das Einlesen mehrerer CDs. Sowohl die mechanischen Einstellung wie auch die elektronische Einstellung verlangen ganz spezielle CDs sogenannte Adjustment CDs, die sehr schwer zu bekommen sind. Diese sind nicht nur schwer zu bekommen sie sind auch sehr teuer in der Anschaffung, der Preis für alle drei CDs liegt bei knapp 1000€.

Leider kann man auf diesen Teil der Reparatur nicht verzichten wenn die Präzision mit der dieses Laufwerk die Datenträger abtastet erhalten bleiben soll. Die Einstellung der richtigen Höhe und Fokusschärfe muss exakt durchgeführt werden, da sonst mehrschichtige CDs nicht erkannt werden. Zudem würde eine nicht optimal Einstellung zu mehr Jitter führen, was wiederum die Klangqualität des ganzen Geräts mindern würde.

Es sind diese besonderen Eigenschaft, die dieses Gerät von anderen CD / DVD-Playern unterscheidet, die Dynamik, das extrem feine bis in die Tiefe reichende Klangbild, und das Fehlen jeglicher Nervosität im Klangbild. Und das haben sie nur, wenn alles am Gerät perfekt läuft und eingestellt ist.

---------------------------------------------------------------------------------------------
Wichtiger Hinweis für Service Werkstätten:

Sollten Sie eines der beiden Geräte bei sich auf der Werkbank stehen haben, dann sollten sie eines unbedingt vermeiden, löschen sie niemals die Werkseinstellung!
Diesen Tipp sollten sie unbedingt befolgen, wenn sie Probleme mit dem Gerät vermeiden wollen.

Important note for service workshops:
If you have a workshop:
If you have one of the two devices on your workbench, then you should definitely avoid one thing: never delete the factory settings!
You should definitely follow this tip if you want to avoid problems with the device.










Wartungs-Service

Nach so vielen Jahren Betrieb ist es sinnvoll den CD-Player warten zu lassen, denn die Gefahr, dass durch eine Mangelschmierung irreparable Schäden entstehen ist sehr groß.
Mit ein bisschen Öl auf die Gleitstangen ist es nicht getan, das Laufwerk muss ausgebaut und zerlegt werden, um an die schwer zugänglichen Stellen zu kommen. Zudem muss man auch wissen, welche Schmierstoffe und Öle verwendet werden dürfen.
Gerne übernehmen wir solche Arbeiten für Sie.

Aber Vorsicht, solche Arbeiten sollten Sie an Ihrem Gerät nicht selbst durchführen, da die ganze Elektronik sehr sensibel ist und  jegliches Arbeiten daran ohne ESD-Schutz und ohne Kenntnisse Ihrem Gerät nur schaden würde.

Zudem kann der Laser auf seine Leistung und Qualität geprüft werden und ob die Ausrichtung des Laser korrekt ist.

Bei Interesse siehe Startseite
KONTAKT / AGB.

If your device is having problems and you are interested in having it repaired, please contact us via E-Mail: wollenweber-audio@t-online.de











Ganz neu im Programm:



Flachbandkabel 14-polig und 26-polig für Sony SCD-1 /SCD-777


Sonderausführung mit vergoldeten Anschlüssen  speziell für Sony SCD-1 / SCD-777










Und wie klingen diese beiden Geräte?

Wer nicht so viel lesen möchte, dem sei gesagt, es sind die besten Player, die ich jemals gehört habe.



-----------------------------------------------------------------------------------------------------------------------------------
